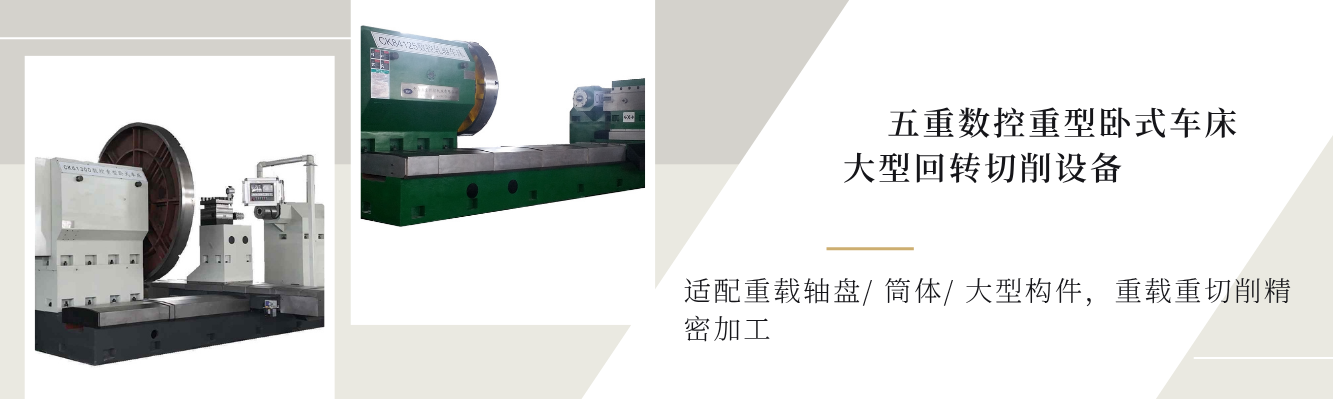

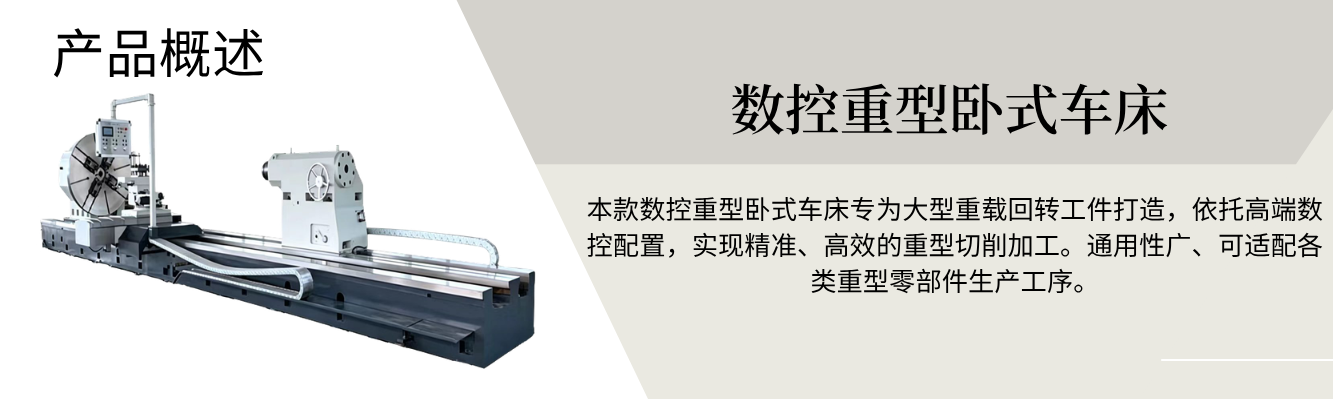

本公司重型卧式车床系列，可加工高速钢、硬质合金等难切削材料，适用于黑色金属、有色金属及部分非金属的轴类、轧辊类、盘类零件，完成外圆、端面、
切槽、切断、镗孔、螺纹、曲面、锥面等多种车削加工。

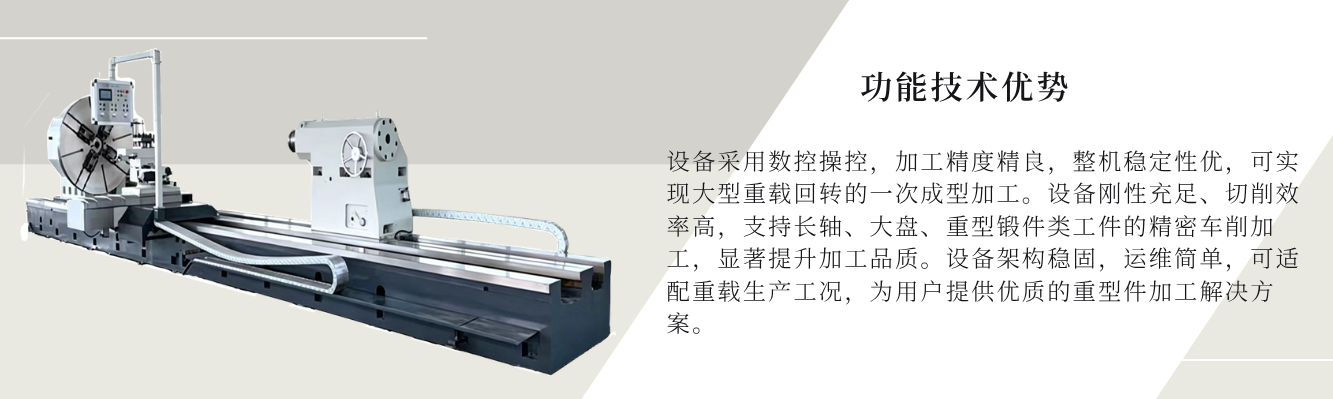

机床采用整体三导轨床身，拖板导轨贴塑，全封闭伸缩式钢板防护，下置排屑更顺畅。刀架横向滚珠丝杠、纵向高精度齿条配合双齿棒消隙，传动精度更高；
独立油泵强制润滑，配有快速移动与终端防护功能，转速、进给、功率配置合理，可兼顾粗精加工。
我司CK61系列重型卧式车床，主轴箱经三维建模与仿真优化，运转更稳、换挡平顺、档位齐全、转速范围更广。集成自动走刀系统，采用变频器与伺服电机，
自动化与加工精度显著提升，故障率更低，操作更安全便捷。机床采用双卡盘设计，装夹更稳固。

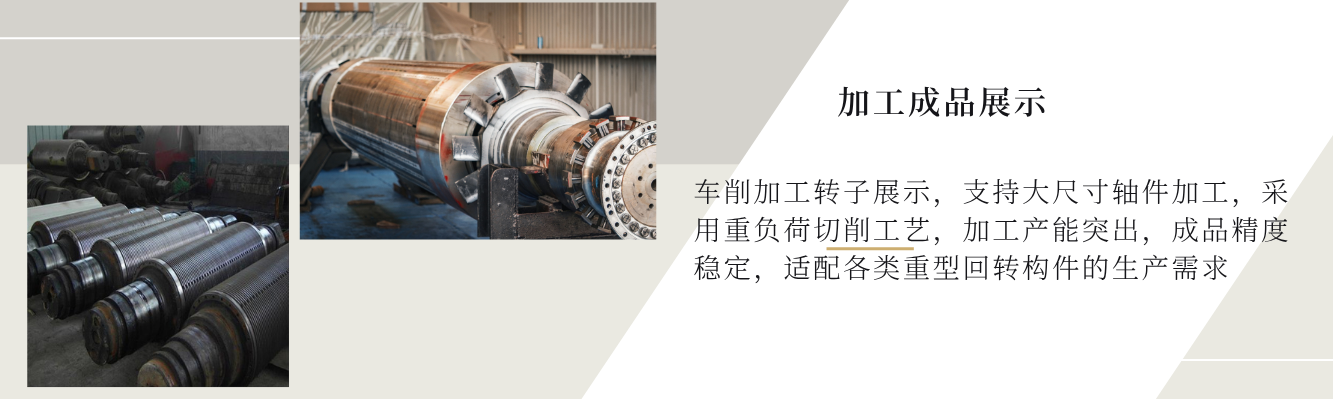

整机承载大、刚性强、外形简洁、操作方便，可车削内外圆、端面、圆弧等成型面，是加工各类轧辊的理想设备。
基本参数 |
床身导轨形式 |
| 矩形三导轨 | 矩形三导轨 | 矩形三导轨 | 矩形三导轨 | 矩形三导轨 | 矩形三导轨 |
床身回转直径 | mm | φ1600 | φ2000 | φ2500 | φ3150 | φ4000 | φ5000 |
刀架回转直径 | mm | φ1250 | φ1600 | φ2000 | φ2500 | φ3500 | φ4000 |
床身导轨宽度 | mm | 1600 | 1800 | 2000 | 2000 | 2200 | 2500 |
卡盘直径 | mm | φ1250 | φ1600 | φ2000 | φ2700 | φ3000 | φ4000 |
卡爪座长度 | mm | 250 | 320 | 320 | 320 | 320 | 320 |
最大加工长度 | mm | 8000 | 10000 | 10000 | 10000 | 15000 | 20000 |
工件重量(承重) | T | 20T | 25T | 32T | 40T | 50T | 63T |
主轴直径 | mm | φ260 | φ300 | φ300 | φ320 | φ360 | φ400 |
主轴级数 | 级 | 3 | 3 | 3 | 3 | 3 | 6 |
主轴转速 | r/min | 5~165 | 2~165 | 1~92 | 1~92 | 1~60 | 0.5~80 |
X轴行程 | mm | 50-800 | 100-1000 | 100-1250mm | 150-1580 | 200-2000 | 200-2500 |
Z轴行程 | mm | 2000-8000 | 2000-10000 | 2500-10000 | 2500-10000 | 3000-15000 | 3000-20000 |
X轴快速 | mm/min | 2500 | 2500 | 2500 | 2000 | 2000 | 2000 |
Z轴快速 | mm/min | 3000 | 3000 | 3000 | 2500 | 2500 | 2500 |
刀架形式 | 电动刀台 | 300 | 300 | 300 | 300 | 300 | 300 |
压刀尺寸 | mm | 60x60 | 70x70 | 70x70 | 80x80 | 80x80 | 80x80 |
尾座主轴直径 | mm | φ290 | φ290 | φ320 | φ320 | φ360 | φ410 |
尾座套筒行程 | mm | 300 | 300 | 300 | 300 | 300 | 300 |
刀架最大切削力 | KN | 60 | 80 | 80 | 80 | 100 | 150 |
花盘最大切削力 | KN/m | 25 | 35 | 43 | 55 | 90 | 233 |
总切削力 | KN | 65 | 90 | 110 | 120 | 160 | 210 |
主电机功率 | KW | 45 | 55 | 75 | 75 | 90 | 128 |
机床圆柱度 | mm | 0.03/300 | 0.03/300 | 0.03/300 | 0.03/300 | 0.03/300 | 0.03/300 |
机床平面度 | mm | 0.03/300 | 0.03/300 | 0.03/300 | 0.03/300 | 0.03/300 | 0.03/300 |
机床粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
